Thang máy gia đình cáp kéo

Thang máy cáp kéo là loại thang máy có phòng máy riêng ở trên cùng, thường được gọi nhanh là “thang máy gia đình“. Trong đó thì có tủ điện và máy kéo vận hành hoạt động của thang máy. Cáp tải thang máy dùng để nâng và hạ cabin hay đối trọng là bộ phận vô cùng quan trọng, chịu toàn bộ tải trọng trong quá trình hoạt động của thang máy.

Hãy gọi cho chúng tôi tư vấn miễn phí 24/7:

0839013113

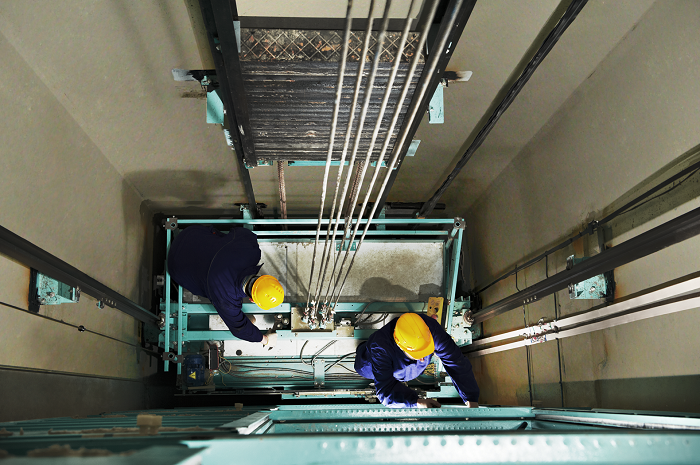

Cấu tạo thang máy cáp kéo

Thang máy cáp kéo là loại thang máy truyền thống đã ra đời từ rất lâu. Gần như chiếm hầu hết thị phần thang máy tại Việt Nam.

Vậy thang cáp kéo có những bộ phận nào?

Tủ điện: Bộ phận điều khiển toàn bộ hoạt động của thang máy

Máy kéo: Dùng để di chuyển cabin bằng cáp tải

Bộ báo tải: Thiết bị dùng để xác định mức tải trọng của cabin

Bộ chống quá tốc: Thiết bị phát hiện vượt tốc

Cáp của bộ chống quá tốc: Kết nối với bộ chống quá tốc dùng để kích hoạt thắng cơ

Thắng cơ: Dùng để dừng cabin khi xảy ra quá tốc và bộ chống quá tốc được kích hoạt

Puli căng cáp: Tạo độ căng phù hợp với dây cáp của bộ chống quá tốc

Cáp hành trình: Là cáp cung cấp tín hiệu điện cũng như nguồn của cabin

Cabin: Khoang diện tích dùng để vận chuyển người hoặc hàng hóa

Khung cabin: Khung giá đỡ cabin thang máy

Puli treo của cabin: Treo cabin cùng với đối trọng bằng cáp tải

Ray dẫn hướng: Để dẫn hướng cho cabin và đối trọng hoạt động theo phương thẳng đứng

Shoe dẫn hướng: Dẫn hướng cabin cũng như đối trọng theo ray dẫn hướng

Cáp tải: Nối giữa cabin và đối trọng nhằm truyền lực dẫn động từ máy kéo tới cabin và đối trọng

Bộ truyền cửa tầng: Mở và đóng cửa tầng

Đối trọng: Bộ phận cân bằng khối lượng của cabin

Xích bù trừ: Bù trừ khối lượng của cáp tải

Bộ giảm chấn: Bộ phận an toàn, thiết kế để dừng cabin cũng như đối trọng trong trường hợp vượt quá giới hạn, giảm chấn động khi tiếp xúc của cabin hoạt đối trọng trong lúc va phải thiết bị này

Dễ hiểu hơn thì thang máy sẽ sử dụng các sợi cáp kéo thang máy được gắn vào đầu cabin của thang máy, buộc vòng xung quanh puli, khi điện được kích hoạt động sẽ làm quay puli dẫn đến dây cáp thang máy di chuyển lên và xuống.

Nguyên lý hoạt động của thang máy gia đình cáp kéo

Thang máy gia đình cáp kéo được sản xuất trong nước, hoạt động nhờ vào cáp kéo. Cáp kéo này được kết nối với một đối trọng phía bên kia pully. Đối trọng này có vai trò thăng bằng về trọng lượng giúp cho thang máy hoạt động bình thường.

- Để loại thang cáp kéo liên doanh này hoạt động bình thường, yêu cầu trọng lượng đối trọng phải lớn hơn so với trọng lượng của cabin ít nhất khoảng 40%. Với mức tải trọng như vậy thì thang máy hoạt động ổn định và đúng quy trình. Sự cân bằng này giúp toàn bộ hệ thống thang máy đảm bảo sự bảo toàn năng lượng.

Cách thức hoạt động:

Động cơ điện kết nối với puli, puli sẽ qua khi hoạt động dẫn đến dây cáp di chuyển kéo theo cabin di chuyển lên xuống.

Đối trọng của cabin so với tải trọng của thang máy phải tăng lên trên 40% trong trường hợp hoạt động ở mức tối đa. Đảm bảo đúng trọng lượng tiêu chuẩn, giúp thang máy hoạt động trong điều kiện tốt nhất, đúng quy trình cũng như đảm bảo độ an toàn tuyệt đối. Nhờ vào sự bảo toàn năng lượng khi cân bằng ở đối trọng thì khi di chuyển lên xuống thang máy không cần dùng đến nhiều năng lượng.

Dựa trên thế cân bằng, thang kéo chỉ cần dùng sức nhỏ vẫn có thể nâng thang máy lên xuống và sử dụng lực hút để kéo thang xuống.

Với thang cáp kéo thì cabin, đối trọng sẽ được thiết kế bộ phận ray và shoe trượt để giúp thang di chuyển nhẹ nhàng. Hơn giảm sự rung lắc, đặc biệt là dừng cabin của thang máy khi xảy ra sự cố cần dừng thang máy để kiểm tra.

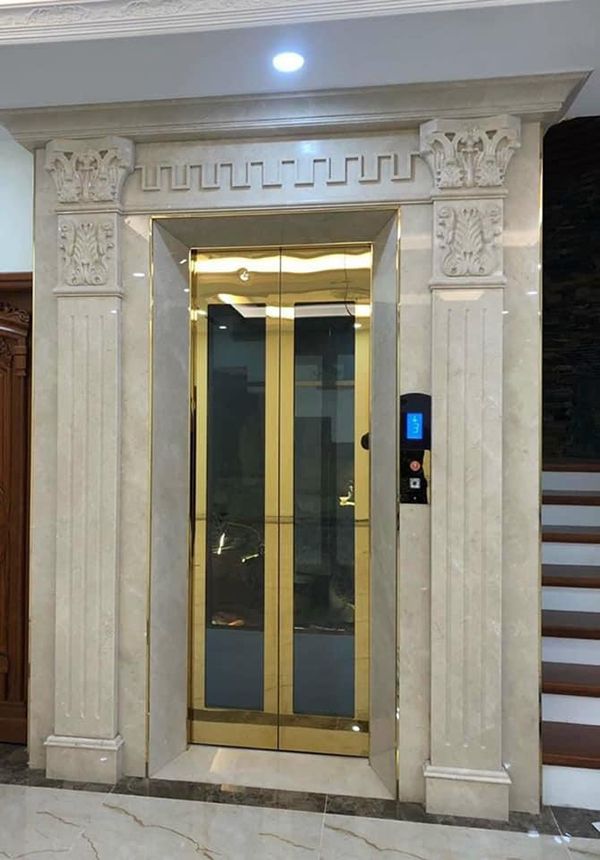

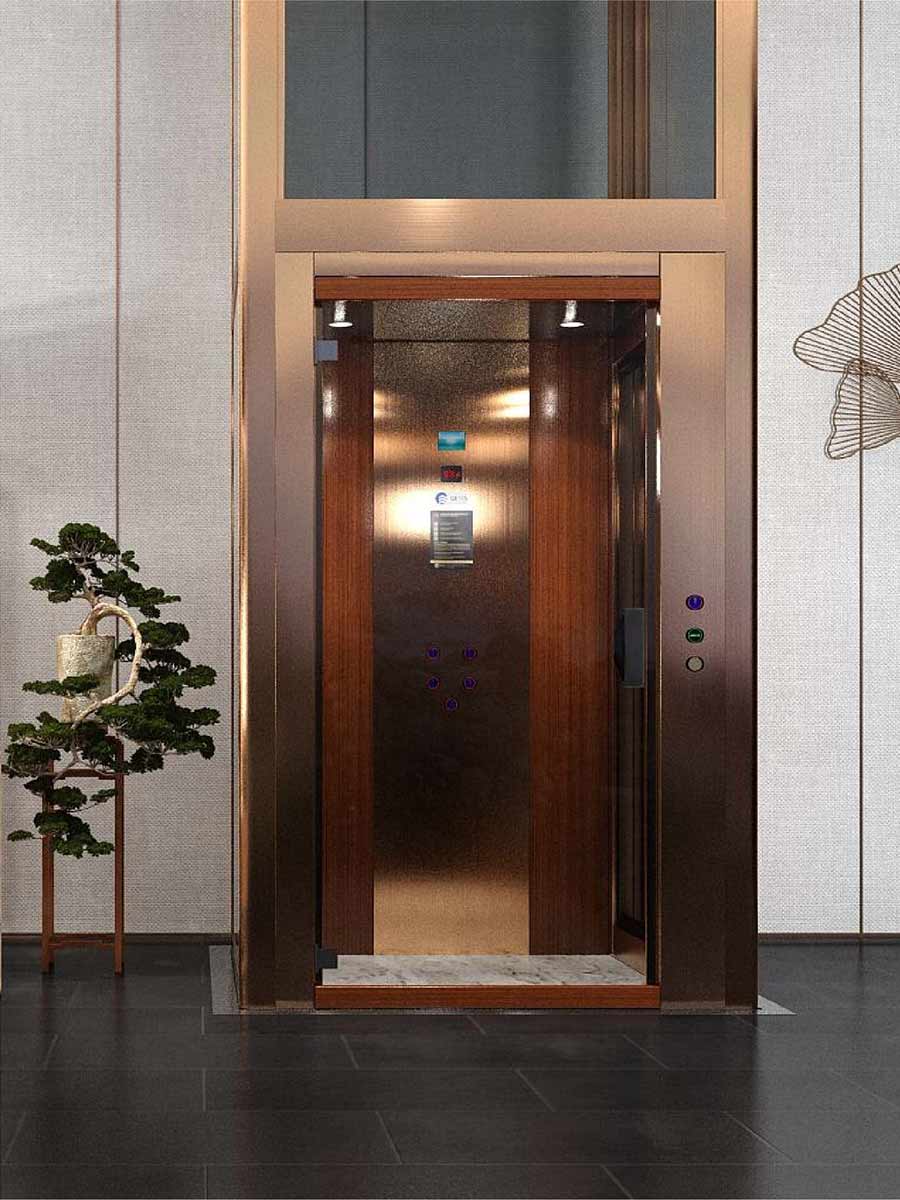

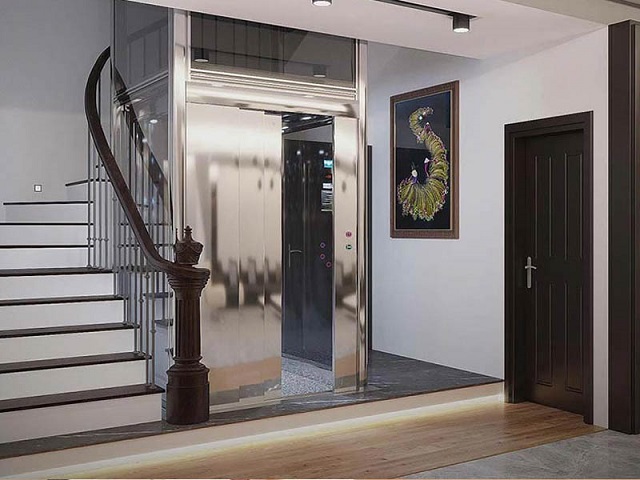

Ứng dụng thang máy cáp kéo trong công trình nhà ở

Thang máy cáp kéo là sự lựa chọn tối ưu cho những ngôi nhà bị hạn chế về diện tích lắp đặt thang máy, có độ sâu hố pit và chiều cao OH thấp nhưng muốn tốc độ cao và tải trọng lớn. Thiết bị này phù hợp với cả nhà xây mới và nhà cải tạo.

Tại Việt Nam dòng thang máy này được ứng dụng trong tất cả các công trình từ hộ gia đình kết hợp (vừa kinh doanh, để ở, làm văn phòng), trung tâm thương mại, cho đến các khu công nghiệp.

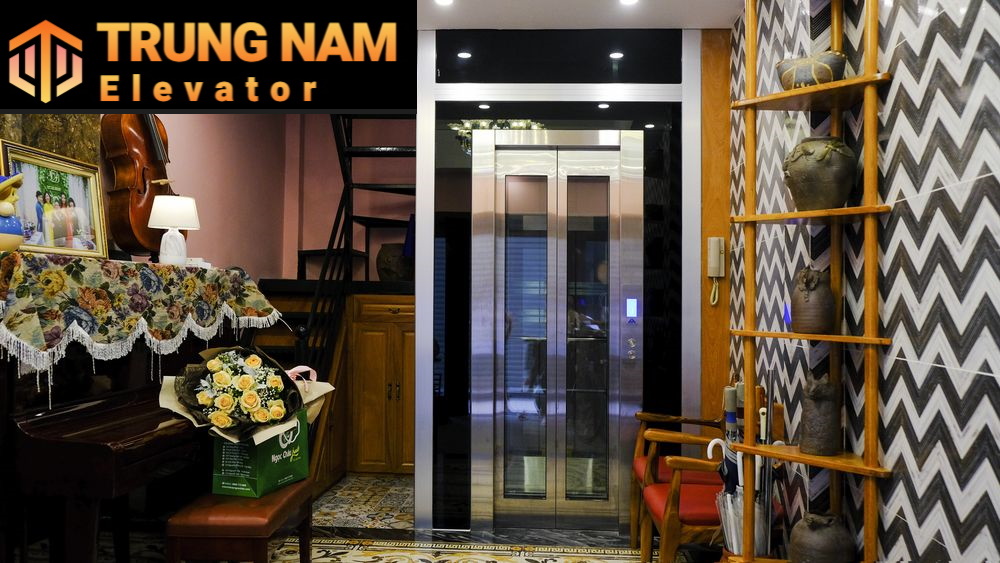

Trung Nam đem đến những giải pháp thang máy cáp kéo hiện đại - ổn định - tiết kiết chi phí

Với mong muốn mang đến cho Quý khách hàng những trải nghiệm ổn định, tin cậy, hiệu quả, phù hợp với xu thế. Trung Nam thiết kế dòng thang máy gia đình sử dụng công nghệ cáp kéo với nhiều tính năng ưu việt phục vụ cho các công trình nhà ở gia đình tư nhân, nhà biệt thự, nhà phố, các công trình cải tạo cũ từ các thiết bị, linh kiện nhập ngoại chính hãng: Fuji, Mitsubishi,… và một số hãng thang máy nổi tiếng khác từ Ý, Thái Lan, Hàn Quốc, Ấn Độ, Trung Quốc.

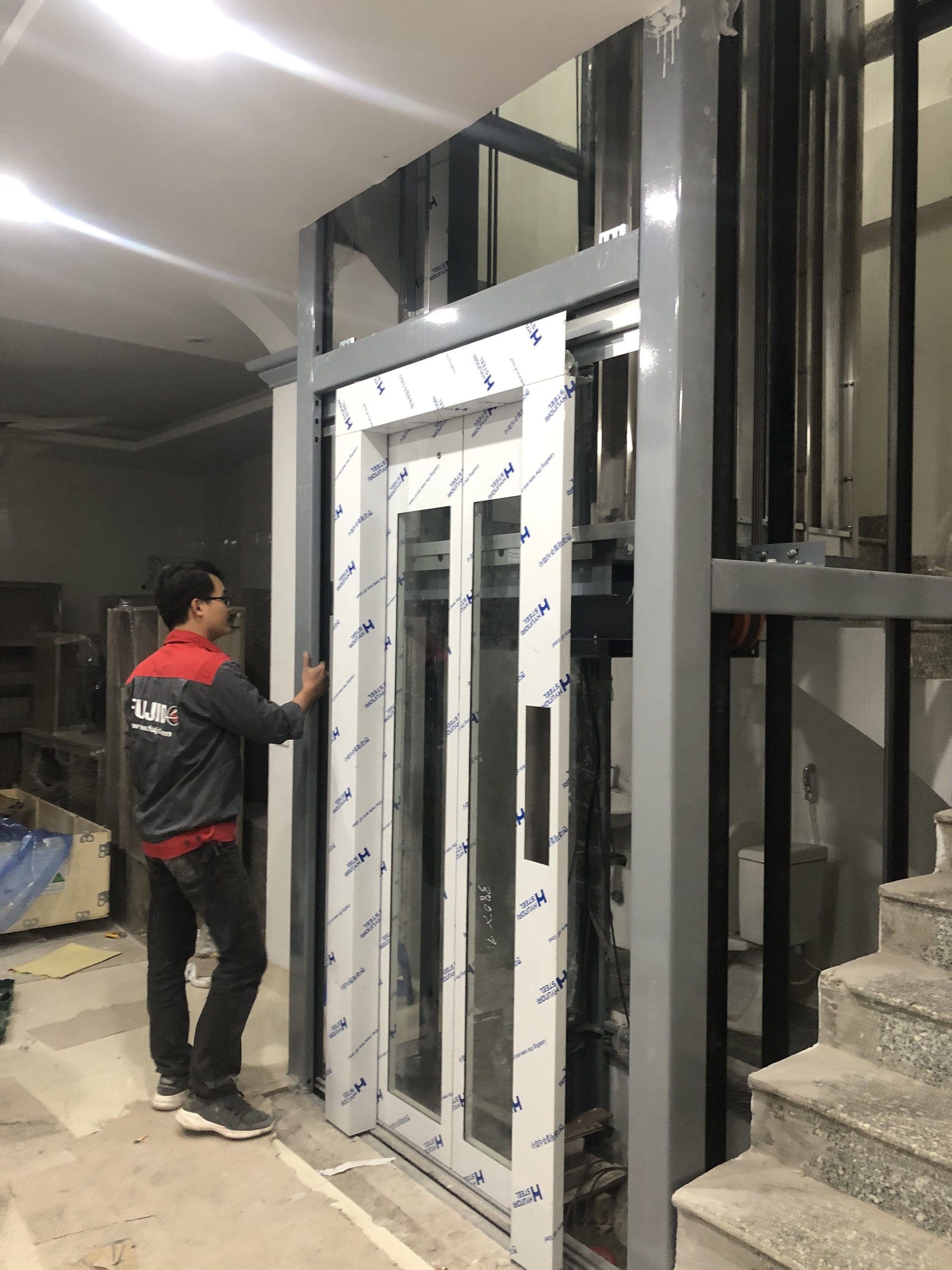

Sau khi tiến hành đo đạc và đưa ra phương án thiết kế, đội ngũ kỹ sư và kỹ thuật viên với nhiều năm kinh nghiệm của Trung Nam sẽ tiến hành sản xuất và lắp đặt thang máy đáp ứng các tiêu chí:

- Sử dụng thiết bị nhập khẩu chuyên dụng cho thang máy đảm bảo độ bền và đạt chuẩn kỹ thuật.

- Hệ điều khiển vi xử lý nhập khẩu cho thang máy hoạt động êm ái nhẹ nhàng không bị sốc cho người sử dụng ( thích hợp cho người lớn tuổi và trẻ em )

- Hiển thị tầng LCD tạo cho thang máy vẻ đẹp sang trọng và ấn tượng

- Toàn bộ sử dụng inox 304 nhập khẩu, có nhiều option khách hàng tự chọn

- May đo trực tiếp tại công trình, tùy nhu cầu sử dụng của khách hàng

- Bảo hành thiết bị lâu dài cho khách hàng yên tâm trong quá trình sử dụng
